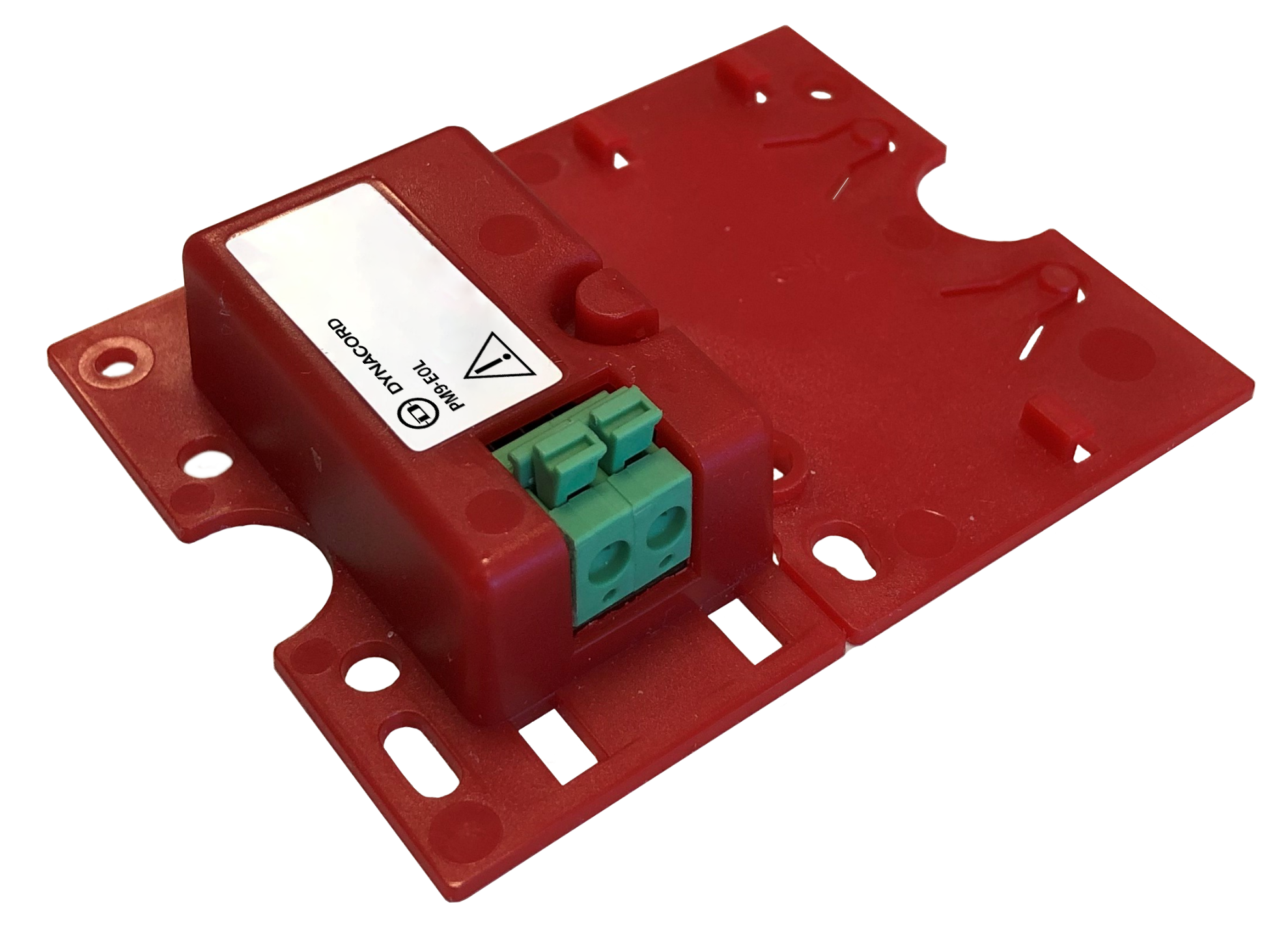

PM9-EOL

Linienendeinheit

Summary & Images Specs Downloads & Support
  • Kompakte Komponente zur End-of-Line-Überwachung von Lautsprecherleitungen
  • Zuverlässige Lösung für (lange) Lautsprecherleitungen
  • Fehlererkennung im Verstärker ohne zusätzliche Verkabelung
  • Hochfrequenter Pilotton mit niedrigem Pegel
  • Flexible Befestigungsoptionen

Dieses Linienendmodul (End-of-Line-Modul) ist eine zuverlässige Lösung zur Überwachung der Funktion einer Lautsprecherleitung, was eine Voraussetzung für Sprachalarmierungs- und Evakuierungsanlagen ist. Es wird am Ende einer Lautsprecherleitung bzw. nach dem letzten Lautsprecher einer Reihe von durchgeschleiften Lautsprechern (Loop-through) angeschlossen. Es kommuniziert mit dem PROMARIX 9000 Verstärkerkanal, der diese Lautsprecherleitung versorgt, um die Funktion der Leitung/Linie zu bestätigen. Wenn Impedanzmessungen je nach Anzahl der angeschlossenen Lautsprecher und Kabeltyp keine unterbrochene Leitung exakt erkennen können oder falsche Fehler melden, bietet das Linienendmodul (EOL) eine überlegene Lösung, da es den korrekten Status der Lautsprecherlinie meldet. Die Gehäusegröße ist mit den Montagemöglichkeiten für Überwachungsplatinen in den meisten Dynacord Lautsprechern kompatibel. Sie kann aber verkleinert werden, um in gängige Anschluss-/Verteilerdosen eingebaut zu werden.

Mehr Technische Daten

Pilot tone level (V) 3 V
Minimum pilot tone level (V) 1,5 V
Power consumption (W) 0,10 W maximum

Pilot tone frequency (kHz) 25,50 kHz
Maximum input voltage (V) 100 V
Cable length (m) 1000 m maximum
Maximum cable capacitance (nF) 80 nF
Number of addresses 1
Connector type 2-pole spring terminal
Wire size (mm2) 0,13 - 2,0 mm2
Wire size (AWG) 26 - 14AWG
Fault detection Line shorted; Line interrupted
Fault reporting Via amplifier
Mounting Board;Box
Plenum rating Yes
Protection Thermal fuse
Degree of protection (IEC 60529) IP30
Operating temperature (°C) -5 - 50°C
Dimension (H x W x D mm) 16 x 60 x 78 mm
Weight (g) 25 g
