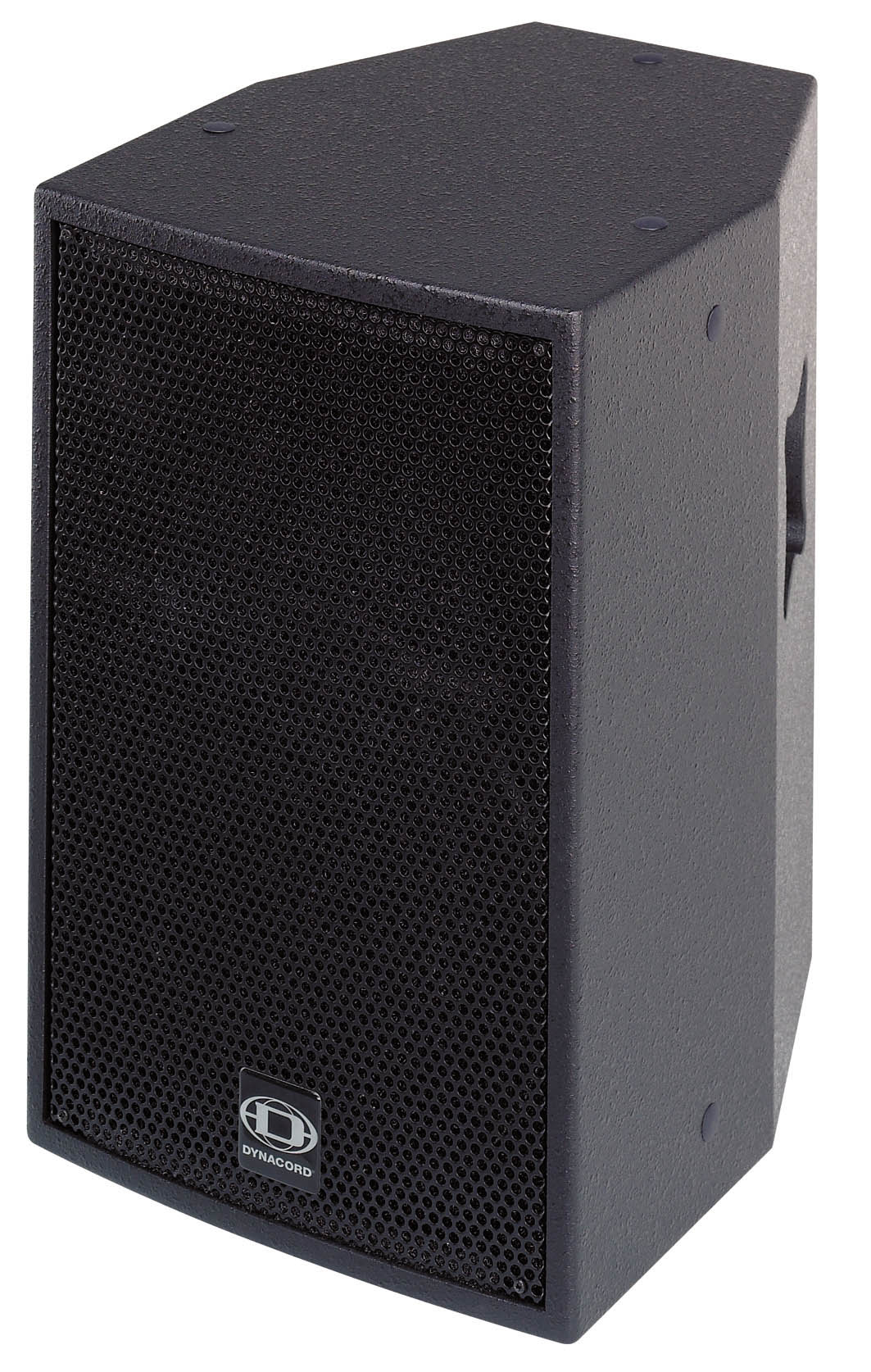

MX15
2-Weg-Lautsprechersystem
Die MX15 ist als hochbelastbares 2-Weg System konzipiert und kann entweder als Fullrangebox allein, oder zusammen mit einem passiven Subwoofer ( z.B. MT115 ) oder als Mittelhochtonteil in aktiven Mehrweganlagen eingesetzt werden (empfohlene aktive Übergangsfrequenz: 80 - 130 Hz ).
Die bevorzugte Weichenfunktion ist 12dB/Oktave Butterworth. Der Tieftonweg ist bei Butterworth 12dB/Oktave gegenüber dem Mittel-Hochtonweg in der Polarität zu invertieren. Moderne aktive Frequenzweichen und Controller wie der Dynacord DSP 244 und der Dynacord PowerMax 230 stellen sich automatisch auf die korrekte Polarität ein. Im Tief-Mitteltonbereich zwischen 55 Hz und 3,5 kHz arbeitet ein Dynacord LFT 8208. Der Hochtonbereich ab 3,5 kHz wird von einem Electro-Voice DH2010A/HPT94 Constant Directivity Hornsystem übertragen. Die Lautsprecherkomponenten sind durch Thermoschalter und Halogenprotectoren gegen kritische Leistungspegel und kurzzeitige thermische Überlast geschützt.
Das Gehäuse der MX15 besteht aus 16 mm Mediapan. Alle Gehäuseverbindungen und Verstrebungen sind genutet und verleimt. Die Gehäuseoberfläche ist mit strapazierfähigem, schwarz-mattem Strukturallack ausgestattet. Die Lautsprecher sind frontseitig durch ein extrem stabiles, pulverbeschichtetes Metallgitter geschützt. Das Anschlußfeld der MX15 besitzt zwei Speakonbuchsen für sicheren Anschluß und problemloses Weiterschleifen. Die MX15 verfügt über 14 abgedeckte M10 Rigging Gewindeflansche und kann daher auf einfachste Weise "geflogen" werden. 4 M10 Schraubösen gehören zum Lieferumfang.
Mehr Technische Daten
Nominal impedance | 8 ohms |
Rated power capacity RMS | 400 W |
Program power capacity | 800 W |
Specifications |
SPL 1W/1m | 100 dB |
Max. SPL 1m (Cont. Prog.) | 128 dB |
Frequency range (-10 dB) | 55 Hz — 20kHz |
Crossover frequency | 3.5 kHz |
Components Lo | 15" Dynacord LFT 8208 (358 495) |
Components Hi | Electro-Voice DH 2010A (353 078) HPT 94 Horn (357 979) |
Connections | 2 x Speakon connectors |
Cabinet style | 16 mm mediapan plate 14 M10 Fittings |
Outfit | Cabinet surface black varnished Powder-coated steel grille |
Dimensions (WxHxD) | 432 x 660 x 492 mm |
Weight | 29kg |
Warranty | 36 month |
