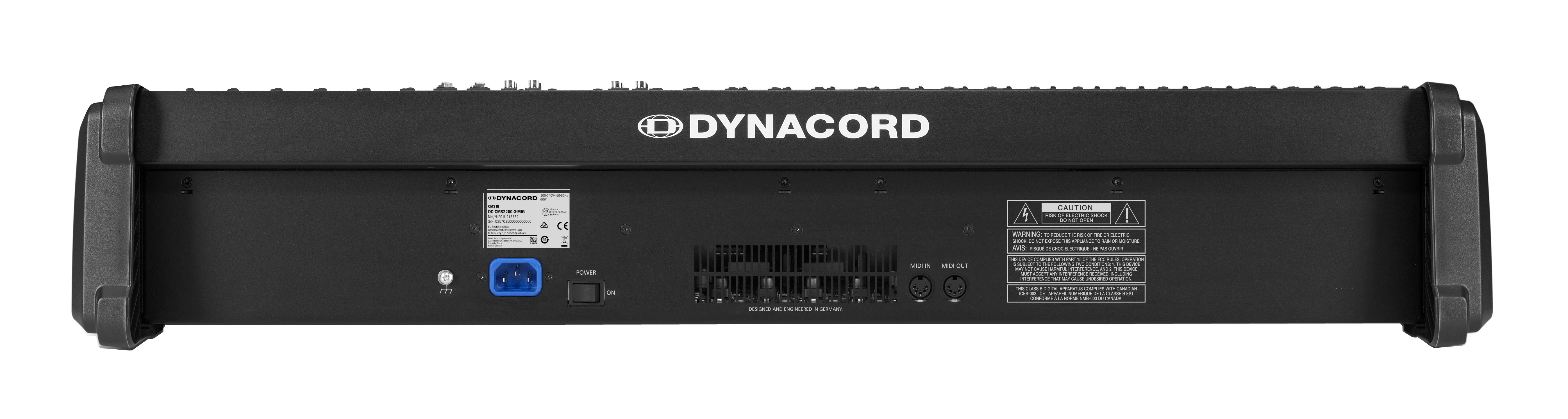

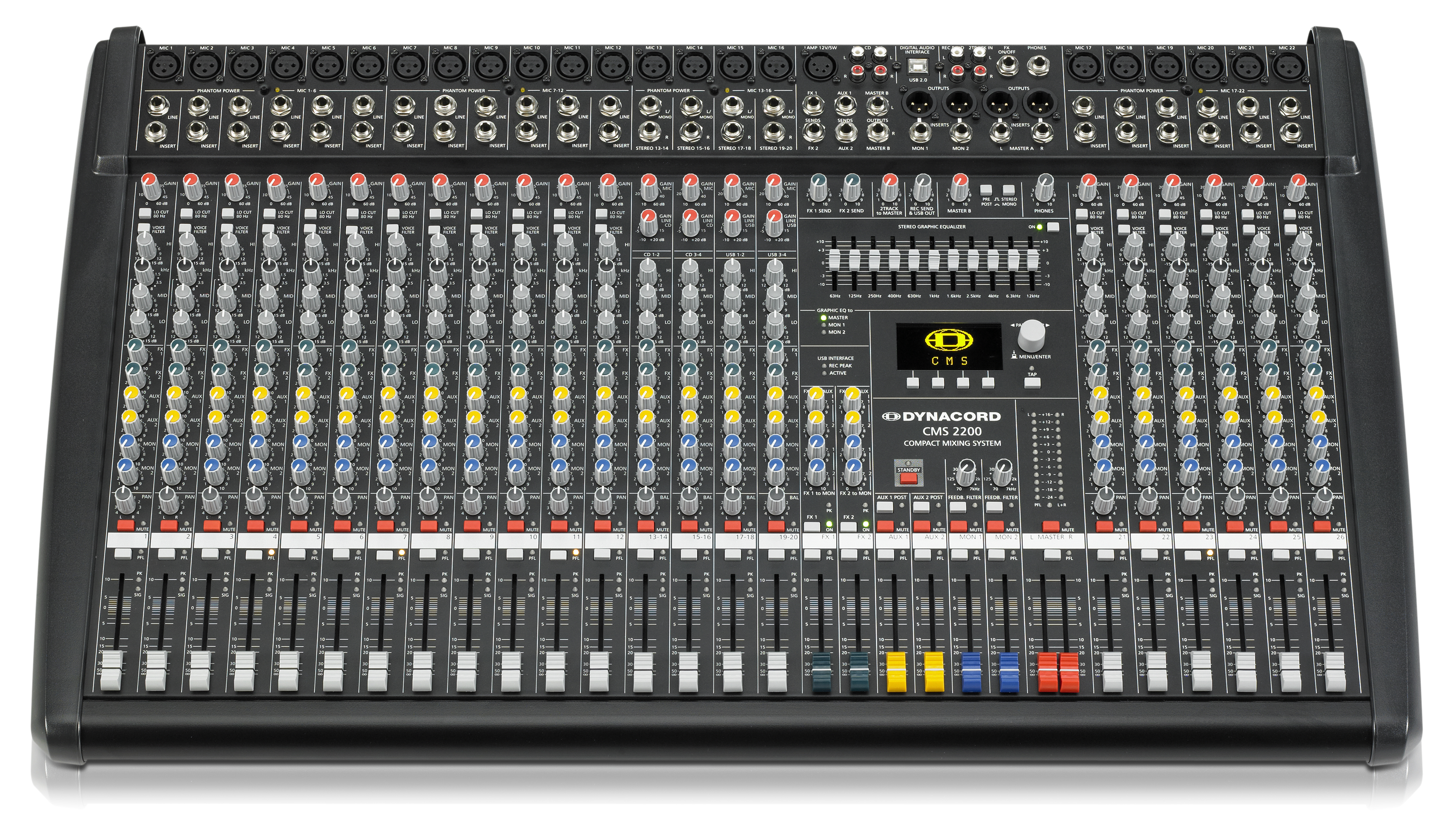

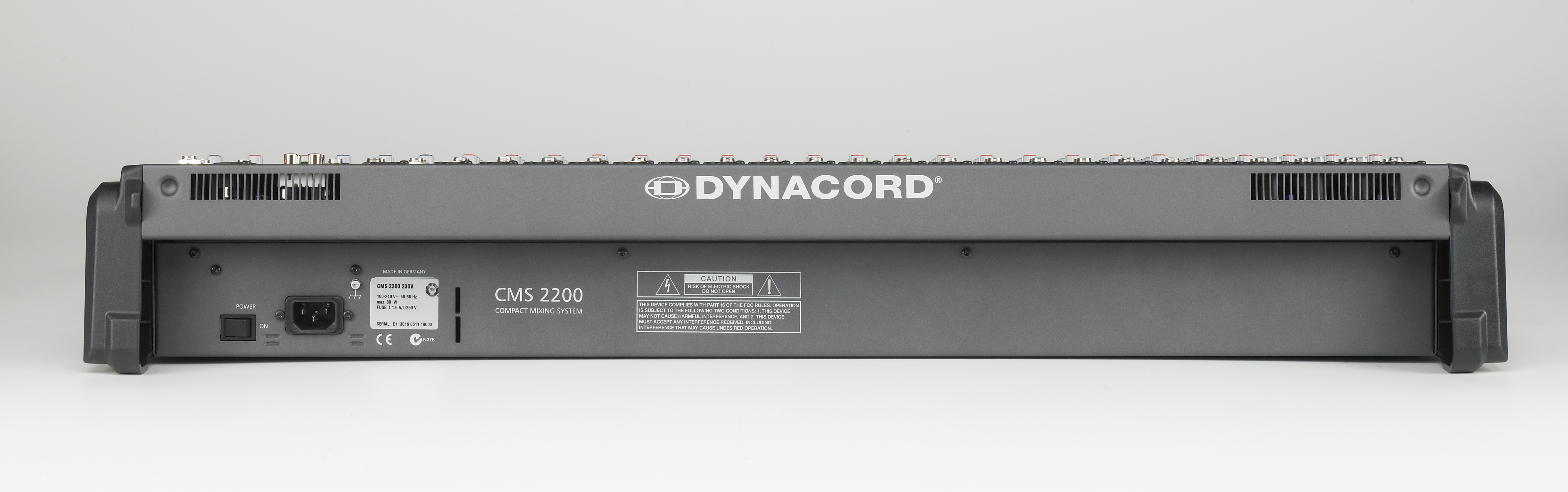

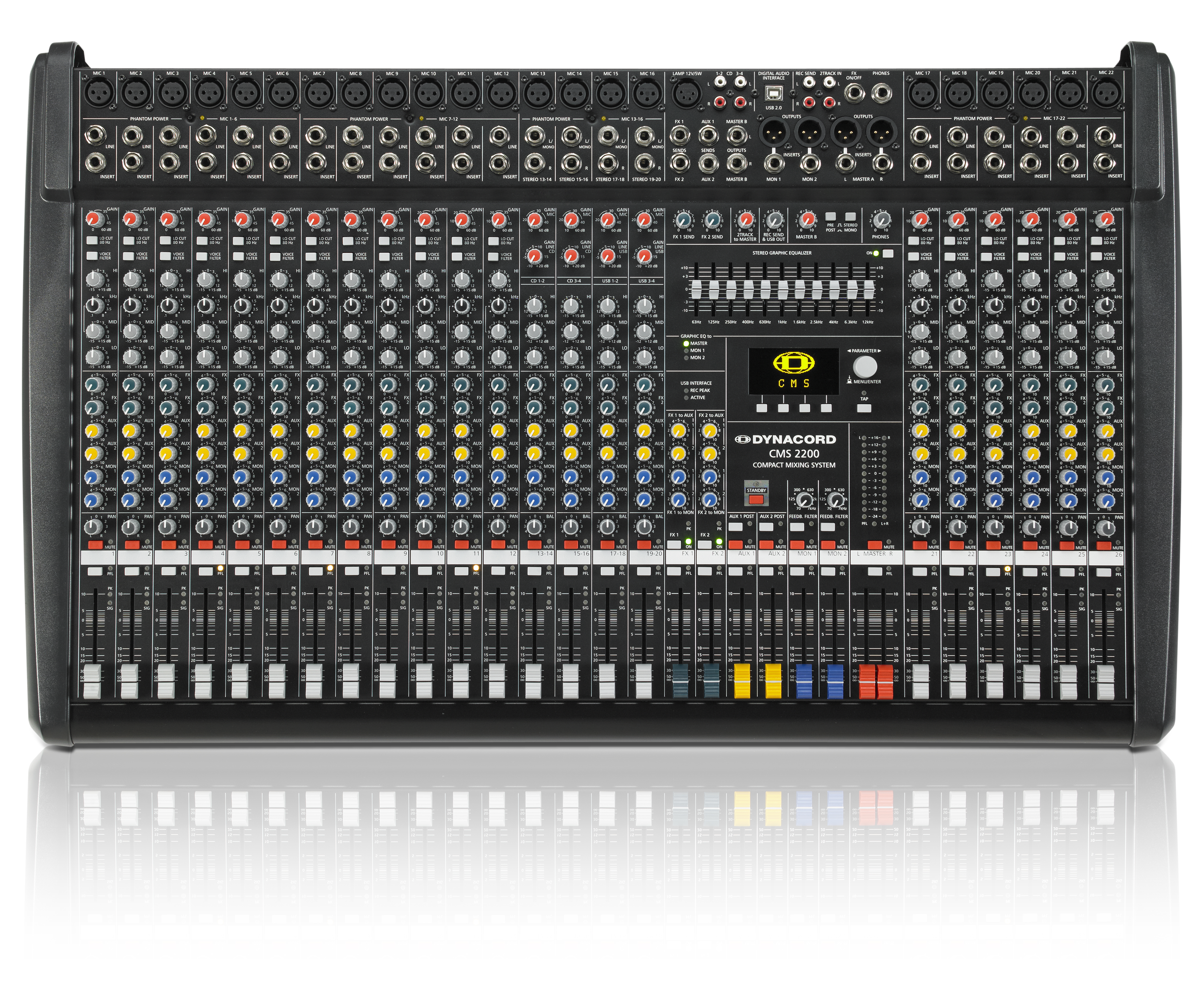

CMS 2200-3

Compact Mixing System, 22-Kanal

Summary & Images Specs Downloads & Support
  • Professioneller, vielseitiger Mixer für anspruchsvolle Aufgaben in der Live Beschallung wie in der Festinstallation.
  • Performance ohne Kompromisse:
    • Intuitiv bedienbarer Mixerteil: 22 Eingangskanäle (18Mic/Line, 4 Mic/Stereo-Line)
    • Zwei editierbare digitale Effekt-Geräte mit je 100 Presets und je 20 User-Memories
    • Professionelles 4x4 24bit/49kHz USB Interface, Recording Software und MIDI-Interface
    • Stereo-Summen-Equalizer
    • Verwendung erstklassiger Komponenten (z.B. ALPS Fader und Potentiometer)
    • Großes, kontraststarkes OLED-Display
    • Nur 14,5kg Transportgewicht
  • MIC/LINE EingangskanäleDie CMS Mikrofon-Eingänge sind mit einem sehr hochwertigen und äußerst rauscharmen, diskret aufgebauten Vorverstärker ausgestattet. +48V Phantomspeisung für Kondensatormikrofone kann in 6er-Gruppen zugeschaltet werden. Line-Eingang und Channel-Insert sind als Klinkenbuchsen ausgeführt. Der Gain-Steller erlaubt ein Bereich von 0 bis 60 dB geregelt werden. Das schaltbare Lo-Cut-Filter(80Hz, 18dB/Okt) dient zur Unterdrückung tieffrequenter Störgeräusche. Ein sehr typisches DYNACORD-Feature ist das asymmetrische „Voicing-Filter“: auf Knopfdruck hebt es die Stimme druckvoll aus dem Mix hervor.
    Die 3-Band-Klangregelung mit semi-parametrischen Mitten liefert schnell und intuitiv das gewünschte Klang-Ergebnis. Mit seiner erweiterten Bus-Struktur bieten die CMS3-Mischpulte sehr flexible Konfigurationsmöglichkeiten. Insgesamt stehen 6 AUX-Busse zur Verfügung:
    2 (FX) sind den beiden internen Effektgeräten zugeordnet, 2 (AUX) können durch Umschaltung in der Summe entweder als Monitorweg oder als Effektweg konfiguriert werden,
    2 (MON) sind als Monitorwege ausgelegt und verfügen beide in der Summe über ein durchstimmbares Anti-Feedback-Filter.
    Alle Eingangskanäle können einzeln gemutet und / oder vorgehört werden und haben Schalter mit LEDs zur besseren Kontrolle. Der Kanal-Fader ist staubgeschützt und bietet neben einer sehr hohen Übersprechdämpfung eine praxisoptimierte Regelcharakteristik. Alle Potentiometer und Fader sind hochwertige Bauteile von ALPS, viele davon Sonderanfertigungen nach Dynacord Spezifikationen.
  • STEREO Die Stereo-Inputs sind weitgehend gleich ausgestattet, jedoch auf ihren Einsatz für Stereo-Signale optimiert. Zwei der jeweils vier Stereo-Inputs verfügen zusätzlich über parallel geschaltete Cinch-Buchsen zum Anschluss von CD- oder MP3-Playern. Die beiden anderen Stereo-Inputs empfangen zusätzlich die 4 Kanäle des digitalen Audio Interfaces USB1-2 und USB3-4. Die getrennten Gainsteller für Stereo-Line- und Mikrofoneingang erlauben bei Bedarf eine parallele Nutzung der Signale. Die Klangregelung ist drei-bandig, der Balance-Regler erlaubt die Positionierung im Stereobild.
  • MASTER Auch in der Master-Section sind die CMS3-Mischpulte sehr reichhaltig ausgestattet. Der 11-Band Stereo-Equalizer kann wahlweise auf die Master-Kanäle oder auf einen oder beide Monitor-Wege geroutet werden. Die FX1 + 2 Returns sowie die AUX1 + 2 und MON1 + 2 Sends liegen ebenso auf Fadern wie das Master L/R Signal, für eine komfortable und übersichtliche Bedienung. Das Master B-Signal kann pre- oder post-MASTER Fader abgegriffen und bei Bedarf auch mono summiert werden. Am regelbaren REC(ording) Send liegt ebenfalls das Master-Signal an.
    Die Aussteuerungsanzeige am CMS3 besteht aus zwei LED-Ketten mit je 12 LEDs pro Kette. Der Anzeigebereich liegt bei 40 dB und stellt den Pegel des Master Outputs dar. Bei gedrücktem PFL-Schalter zeigt die linke LED-Kette den internen Pegel des Masterbusses an.
    Mit dem Standby-Schalter werden z.B. in Pausen alle Kanäle stummgeschaltet, lediglich der Eingang 2TRACK to Master bleibt zum Einspielen von Pausenmusik aktiv. Eine 4-polige XLR-Buchse erlaubt den Anschluss einer handelsüblichen 12V/5W Schwanenhalsleuchte.
  • DIGITAL USB 2.0 AUDIO INTERFACE Die USB 2.0-Schnittstelle dient als digitale Audio-Schnittstelle des CMS3 zu einem PC oder Mac, bitte beachten Sie die Informationen zu den verfügbaren Treibern. Es können in jede Richtung vier Kanäle gleichzeitig übertragen werden. Damit kann diese Schnittstelle sowohl zum Einspielen von Audiosignalen (z.B. Playback, Pausenmusik), als auch für Live- und Studio-Recording-Applikationen verwendet werden. Die Konfiguration erfolgt in einem eigenen Menüpunkt über das Display. Zur Verwendung des CMS3 für Aufnahmen/Playback mit einem PC/Mac befindet sich eine kostenlose Cubase LE-Lizenz im Lieferumfang.
    PC-MIDI-Interface Der CMS3 stellt zudem ein vollwertiges PC-MIDI-Interface zur Verfügung. Über den MIDI-Eingang können zusätzlich auch die beiden internen Effektteile von einem Masterkeyboard oder MIDI-Fußschalter umgeschaltet werden.
  • PROFESSIONELLE EFFKTE UND MENU Der CMS3 hat zwei komplett unabhängig voneinander arbeitende, integrierte Stereo-Multi-Effektteile mit je 100 in den wesentlichen Parametern editierbaren, live-optimierten Effekt-Programmen. 24Bit AD/DA-Wandler und 48Bit Double-Precision Processing gewährleisten höchste Studio-Qualität auf dem neuesten Stand der Technik. Auf den jeweils 100 Programmplätzen stehen High-Quality Reverbs, Halls und Plates zur Verfügung, die sowohl live auf der Bühne als auch im Studio und Homerecording professionelle Ergebnisse bringen.
    Weitere Presets bieten Echo/Reverb, Chorus/Echo, Mischprogramme, unterschiedliche Delays, Flanger, Chorus und Doubling, sowie spezielle Reverb und Delay-Programme an. Ist ein Delay-Effekt aktiv, kann die Delay-Zeit durch Betätigung der TAP-Taste dem Takt der Musik angepasst werden. Editierte Effektprogramme können auf jeweils 20 User-Plätzen abgelegt, benannt und danach wie Presets aufgerufen werden. Das große, sehr kontrastreiche OLED-Display ist auch aus weiten Betrachtungswinkeln und selbst in sehr heller Umgebung immer problemlos abzulesen. Die Bedienung des Effektteils und der Processing-Menüs erfolgt intuitiv über Soft-Keys und mit Dreh-Encoder.
  • TRANSPORT UND ZUBEHÖRZum Transport des CMS2200-3 wird ein handelsübliches Flightcase vorgeschlagen. Als Zubehör gibt es ein Dust Cover (DC-SH2200-3)
    Zum Tischeinbau der Modelle 1600 und 2200 gibt es optional ein Montagekit (DC-RMK1000-3).
    Weiteres Zubehör ist der Fußschalter DC-FS11 zum ON/OFF-Schalten der Effekte.
  • Der Pro Audio Mixer unter den Mixern. Unique. CMS 2200-3

Mehr Technische Daten

Channels (Mono + Stereo) 18 + 4
Auxiliarys (MON, FX, AUX) 2 Pre, 2 Post, 2 Pre/Post switchable
MIC GAIN (Mono / Stereo) 0 to +60 dB / +10 to +60 dB

LINE/CD/USB GAIN (Stereo) -10 to +20 dB
THD, at 1 kHz, MBW = 80 kHz
MIC input to Master A L/R outputs, +16 dBu, typical < 0.005%
Frequency Response, -3 dB, ref. 1 kHz, any input to any Mixer output 15 Hz to 70 kHz
Crosstalk, 1 kHz
Fader & FX/AUX/MON-Send attenuation > 85 dB
Channel to Channel < -80 dB
CMRR, MIC input, 1 kHz > 80 dB
Input Sensitivity, all level controls in max. position MIC / LINE (Mono) / LINE (Stereo) / CD (Stereo) -74 dBu (155 µV) / -54 dBu (1.55 mV) / -34 dBu (15.5 mV) / -34 dBu (15.5 mV)
Maximum Level, mixing desk
MIC inputs +21 dBu
Mono Line inputs / Stereo Line inputs +41 dBu / +30 dBu
All other inputs +22 dBu
All other outputs +22 dBu
Input Impedances
MIC / Insert Return 2 ㏀ / > 3.3 ㏀
2Track Return & CD In 10 ㏀
All other inputs > 15 ㏀
Output Impedances
Phones 47 Ω
All other outputs 75 Ω
Equivalent Input Noise, MIC input, A-weighted, 150 ohms -130 dBu
Noise, Channel inputs to Master A L/R outputs, A-weighted
Master fader down -97 dBu
Master fader 0 dB, Channel fader down -87 dBu
Master fader 0 dB, Channel fader 0 dB, Channel gain unity -81 dBu
Equalization
LO Shelving ±15 dB / 60 Hz
MID Peaking, mono inputs ±15 dB / 100 Hz to 8 kHz
MID Peaking, stereo inputs ±12 dB / 2.4 kHz
HI Shelving ±15 dB / 12 kHz
Master EQ 11-band (63, 125, 250, 400, 630, 1k, 1.6k, 2.5k, 4k, 6.3k, 12kHz) ±10 dB / Q = 1.5 to 2.5
Power Consumption
without lamp / with lamp 55 W / 60 W
Filter
LO-CUT, mono inputs f = 80 Hz, 18 dB/oct.
VOICE FILTER, mono inputs switchable
FEEDBACK FILTER, MON 1/2 70 Hz to 7 kHz, Notch, -9 dB
Effects
Type, effects presets Dual stereo 24/48-bit multi effects processors, 100 Factory + 20 User, Tap-Delay
Remote control Footswitch, MIDI
Display 128 x 64 pixels, OLED
Digital Audio Interface
Channels 4 In / 4 Out
AD/DA Conversion, Sampling Rate 24-bit, 44.1 / 48 / 88.2 / 96 kHz
PC Interface USB2.0, Female Type B
MIDI Interface 5-pin DIN connector, In / Out
Protection
Mixer Outputs (Relay controlled) MON 1, MON 2, MASTER A
Switching Mode Power Supply (µC controlled) Mains Over/Undervoltage, High Temperature
Phantom Power, switchable in groups 48 V DC
Power Requirements (SMPS with auto range mains input) 100 V to 240 V AC, 50 Hz to 60 Hz
Dimensions (W x H x D, without lid), mm 818.5 x 155.0 x 498.5
Weight, without lid 14.5 kg
Optional Accessories
Dust Cover for CMS 2200 DC-SH2200-3
Gooseneck Lamp, 12V/5W, 12”, XLR 4 pol. DC-LITLITE-4P
FS 11 (Footswitch with LED) DC-FS11
Device in rated condition, unity gain (MIC gain 20 dB), all faders position 0 dB, all pots in mid position, master fader +6 dB, unless otherwise noted.
