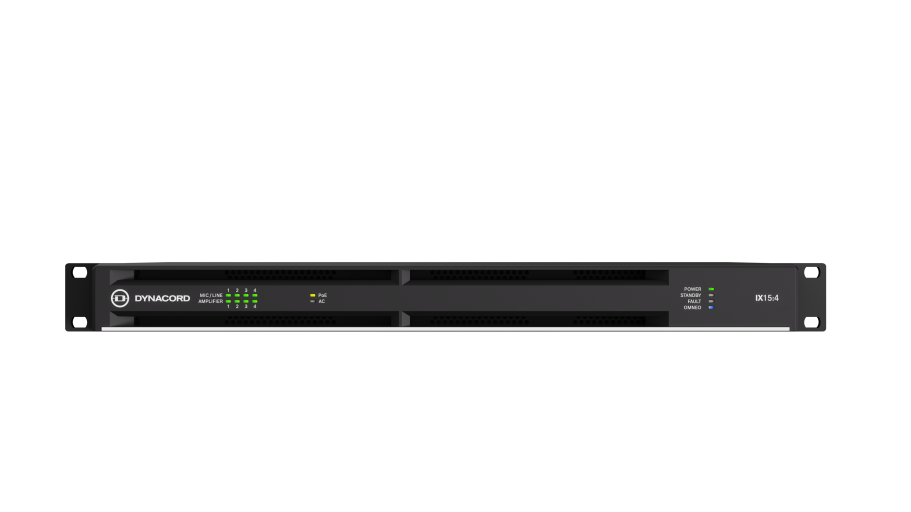

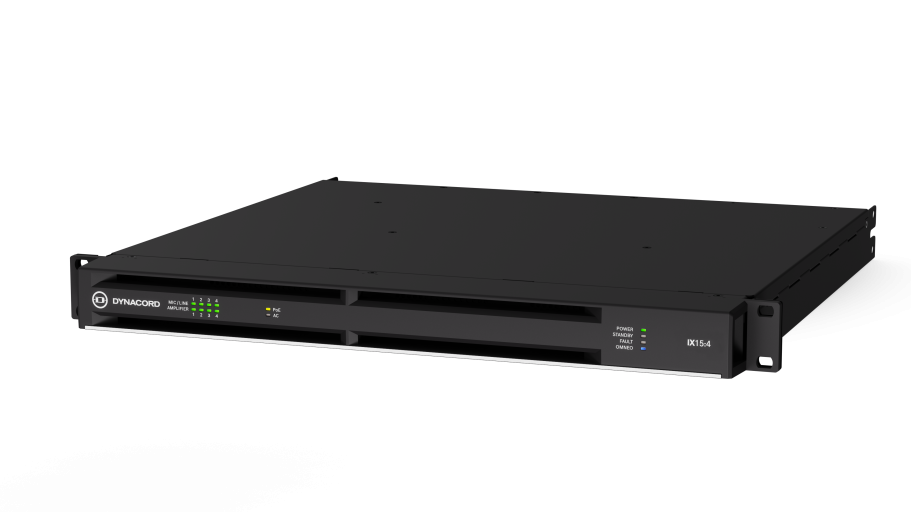

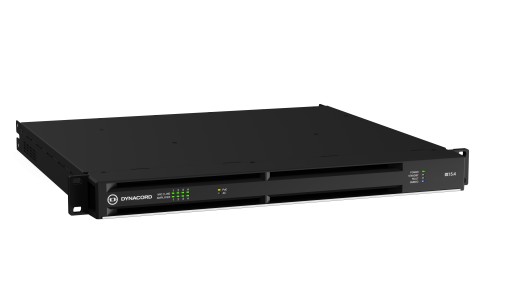

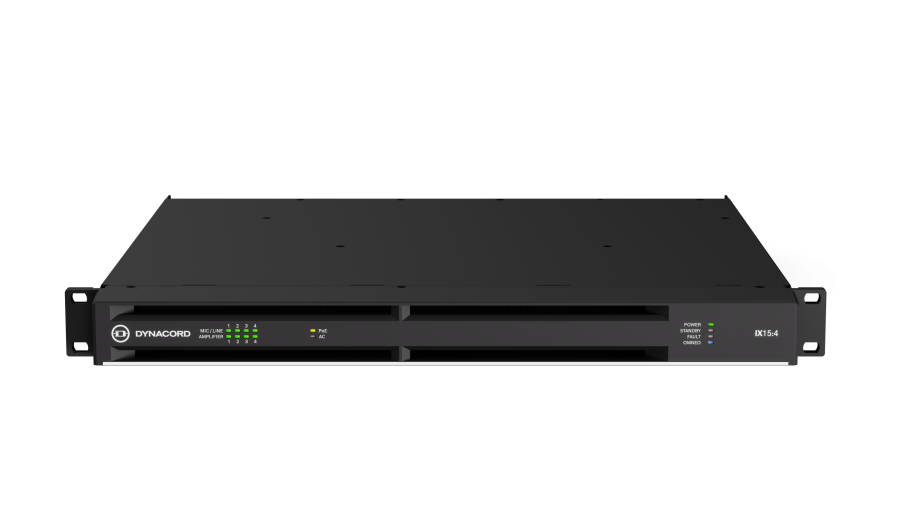

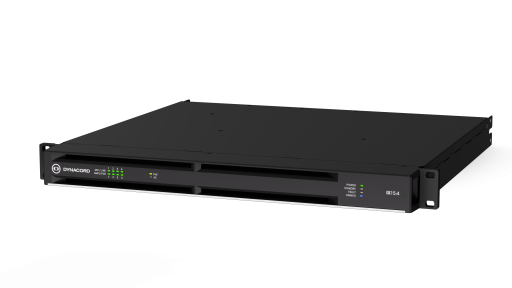

IX15:4

4-channel networked multichannel DSP amplifier, 1.5 kW

Summary & Images Specs Downloads & Support
  • 4-Kanal-Verstärker mit DSP und Netzwerkkonnektivität, 1,5 kW powerTANK für hoch- und niederohmigen Betrieb
  • 8 x 8 Dante mit OCA/AES70-Fernsteuerung, 4 Mikrofon-/Line-Eingänge, als Dante-Break-In nutzbar
  • Hochauflösender 96 kHz DSP-Matrixmixer sowie von MXE5 abgeleitete TaskEngine für Systemlogik, Automatisierung, Scheduling und Integrationsaufgaben
  • ghostPOWER via PoE zur Aufrechterhaltung aller Signale für DSP, Dante-Netzwerk und Mikrofon-/Line-Eingänge - unabhängig von der Netzstromversorgung
  • ecoRAIL-Technologie sorgt für erhebliche Energieeinsparungen

Der IX15:4 ist ein 4-Kanal-Verstärker mit DSP, Netzwerkkonnektivität und einer Ausgangsleistung von 6 kW. IX15:4 kann hoch- und niederohmige Lasten mittels powerTANK-Technologie antreiben und eignet sich ideal für eine breite Palette von Anwendungen wie beispielsweise in Sportstätten, Gotteshäusern, Veranstaltungsorten und im Gastgewerbe.

IX15:4 verfügt über acht (8) Dante-Eingänge, acht (8) Dante-Ausgänge und vier (4) Mikrofon-/Line-Eingänge, die als Dante-Break-In-Punkte verwendet werden können. Der nativ arbeitende 96-kHz-DSP verfügt über einen voll ausgestatteten 12 x 12-Matrixmixer, EQs, Dynamik, Dynacord-Effekte und FIR-Drive. Alle 12 Eingänge verfügen über eine Pilotton-Erkennung, während die acht (8) Dante- und vier (4) Verstärkerausgänge das Hinzufügen von Pilottönen bis zu 30 kHz ermöglichen.

IX15:4 verwendet die patentierte ecoRAIL-Technologie von Dynacord zur Optimierung des Energieverbrauchs. ghostPOWER über PoE sorgt dafür, dass sämtliche Signale für DSP, Dante-Netzwerk und Mikrofon-/Line-Eingänge –unabhängig von der Netzstromversorgung – aufrechterhalten werden. Eine integrierte TaskEngine, die von vom MXE DSP abgeleitet ist, ermöglicht Systemautomatisierung, Scheduling, Steuerung und Drittanbieterintegration.

Die IX Series ist vollständig in die SONICUE Sound System Software von Dynacord integriert und kann als SONICUE Control Server zur direkten Verwendung mit dem WPN1-Wandpanel sowie TPC-1, iOS- und Windows-Geräten verwendet werden.

Mehr Technische Daten

Technical Specifications
OUTPUT POWER
Total rated output power 1 1,500
Number of amplifier channels 4
Load 2 Ω 2.7 Ω 4 Ω 8 Ω
All channels driven equally 375 W 375 W 375 W 375 W
Maximum per channel 1.000 W 800 W 600 W 1.000 W
Bridge 750 W 750 W 750 W 750 W
Direct Drive 70 V 100 V
All channels driven equally 375 W 375 W
Maximum per channel 750 W 1.000 W
Max. output voltage Hi-Z/8Ω mode, per channel 145 Vpk
Max. output current Lo-Z/4Ω mode, per channel 33 Apk

AMPLIFIER
Voltage Gain
Lo-Z mode, ref. 1 kHz 32 dB, adjustable 20.0 - 44.0 dB
Input sensitivity, direct drive mode +6 dBu ( 1.55 V), fixed
THD+N (3 dB below max. AES17, 1 kHz) <0,1 %
Crosstalk (ref. 1 kHz, 12 dB below max. 8Ω) < -80 dB
Frequency resposne (ref. 1 kHz, analog in-speaker out) 20 Hz to 20 kHz (±1 dB)
Sampling rate 96 kHz internal, Dante 48/96 kHz switchable
Latency (analog in-speaker out) 0.77 ms
Number of mic/line inputs 4
Gain 0 to 60 dB
Maximum input level +18 dBu
Phantom power + 48 V, switchable per input
Input impedance >10 kΩ
E.I.N (A-weighted) @ 150Ω -127 dBu
Crosstalk (ref. 1 kHz, 12 dB below max. 8Ω)

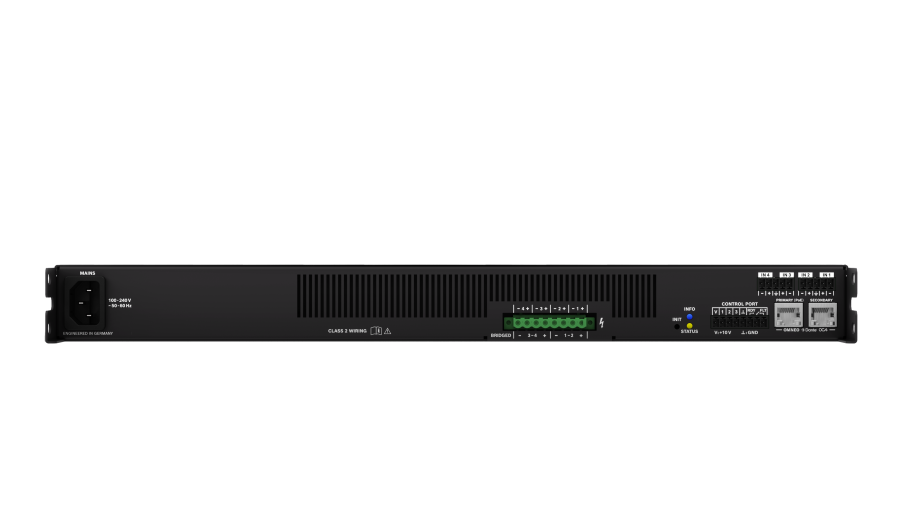

CONNECTIVITY
Mic/Line inputs 2 x 5-pin Euroblock-style, male
Speaker outputs 1 x 8-pin Euroblock-style, 2.5 mm² (12 AWG)
Network 2 x RJ45
Control port 1 x 8-pin Euroblock-style
Mains power input 1 x IEC C14
NETWORK
General 1000base-T/100base-TX, integrated switch
Redundancy modes Glitchfree (PRIMARY/SECONDARY), RSTP
Backup power supply (ghostPOWER) 1 x PoE (IEEE802.3af) on PRIMARY port
Network audio (inputs x outputs) 8 x 8, 48/96 kHz, Dante
CONTROL PORT
GPIO control port 3 ports, switchable: analog in/digital in/digital out
Analog input range 0 V to +13 V, 133 kΩ input resistance
Digital input limits ON: <1,5 V
OFF: >2,0 V, internal pull-up (10kΩ / 10V)
Digital outputs ON: output switched to GND, max. 200 mA
OFF: open collector
Reference voltage output +10V, max. 200 mA, supervised, short circuit protected
READY/FAULT Galvanic isolated relay, max. 30 VDC/500 mADC
GENERAL
Power consumption
Rated power consumption (1/8 max. output power) 300 W
Eco mode 25 W
Stand-by mode <15 W
Power requirements 100 V to 240 V, 50 Hz to 60 Hz AC
Power Supply Technology Switching mode power supply with digitally controlled power factor correction
Protections Audio Limiters, High Temperature, DC, HF, Short Circuit, Back-EMF, Peak Current Limiters, Inrush Current Lim colspan="4"iters, Mains Over-/Under Voltage Protection
Cooling Front-to-rear, temperature controlled fan, supervised
Ambient Temperature Limits +5 °C to +40 °C (+40 °F to +105 °F)
Dimensions 483 mm x 44,1 mm x 447 mm
19 in x 1.74 in x 17.6 in
Weight 7,45 kg (16.4 lbs)
Shipping weight 9,3 kg (20.5 lbs)

Amplifier at rated conditions, Low-Z normal operation mode, all channels driven, Lo-Z/4 Ω loads, analog input, 32 dB Gain, 48 kHz sample rate, unless otherwise specified
1 Test signal for max. output power according IHFA-202 (Dynamic-Headroom, burst 1 kHz / 20 ms on /480 ms off / low level -20 dB)
